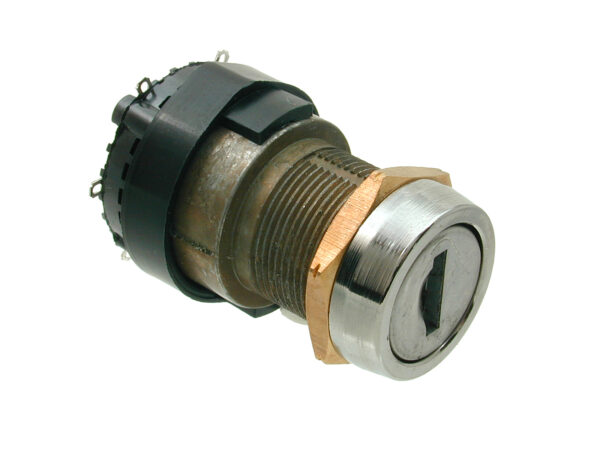

5-Scheiben-Drehschlüsselschalter 2900
5-Scheiben-Drehschlüsselschalter
Menge angeben von bis zu 1 Schaltscheibe plus 1 Hauptschalter, oder bis zu 2 Schaltscheiben (1 = 1 Schaltscheibe, 2 = 2 Schaltscheiben, 7 = 1 Hauptschalter, 8 = 1 Schaltscheibe + 1 Hauptschalter)
Optionen
| Artikelnummer | Kombinationen | Gehäuselänge | Head Width | Kopfbreit | Max. Materialstärke | Schlüsselkanäle | Anfrage |
|---|---|---|---|---|---|---|---|
| 2900 | 200 | 28.6 | 22 | 6.2 | 8.5 | 4 | |
| 2901 | 200 | 28.6 | 22 | 6.2 | 8.5 | 6 |
Standartfunktionen
- Standardbewegungen: Schlüssel frei 1, 3, 4, 5, 7, 9, 10 ,11
- Schlosskombinationen: 200
- Standardoberfläche: Kopf Chrom hell, passiviertes Gehäuse
- Form der Befestigungsbohrung: Rund in Spezialausführung (siehe technische Zeichnung)
- M Schlüsselsysteme werden nur auf Bestellung geliefert
Zusätzliche Informationen
5-Scheiben-Drehschlüsselschalter 2900 technical drawing
Standardbewegungen
| Product Code | Splines | Index’g | Key Free |
| 2900 – ** – + | 4 | 45°+ 90° | 1, 4, 7, 10 |
| 2901 – ** – + | 6 | 30° + 60° | 1, 3, 5, 7, 9, 11 |
** Specify here movement of key – please refer to Standard Movements chart
+ Specify here quantity of up to one wafer switch plus one mains switch OR up to two wafers (see table below)
| 1 = 1 Wafer | 7 = 1 Mains Switch |
| 2 = 2 Wafers | 8 = 1 Mains Switch + 1 Wafer |
