Rotativa plana

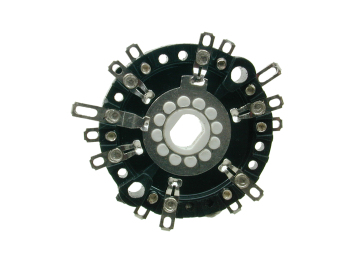

Una Rotativa plana es un interruptor donde los contactos están dispuestos en ambos lados. Nuestra gama de interruptores de Rotativa plana ha sido diseñada para ser utilizada con nuestros interruptores de llave de acción rotativa de 5 discos y 8 discos. Una vez conectado, un interruptor de oblea se usa como parte de un circuito y se encuentra principalmente en las aplicaciones del gabinete.
Opciones de bloqueo
| Código del producto | Circuito | Índices | Tipo de terminal | Preguntar |
|---|---|---|---|---|
| 9550002 | 1 polo 6 vías | 60° | S1 | |
| 9550004 | 1 polo 6 vías | 60° | S2 | |
| 9550005 | 2 polos 6 vías | 60° | S2 | |
| 9550011 | 2 polos 4 vías | 90° | S2 | |
| 9550013 | 3 polos 3 vías | 60° | S2 | |
| 9550014 | 2 polos 4 vías | 90° | S1 | |
| 9550017 | 1 polo 4 vías | 90° | S2 | |
| 9550022 | 1 polo 6 vías | 60° | P2 | |
| 9550023 | 2 polos 5 vías | 30° | S1 | |
| 9550025 | 2 polos 6 vías | 60° | P1 | |
| 9550026 | 4 polos 3 vías | 45° | S1 | |
| 9550030 | 1 polo 4 vías | 90° | P1 | |
| 9550031 | 2 polos 4 vías | 90° | P2 |
Características estándar
ESPECIFICACIÓN MECÁNICA
- Contactos mecánicos: Latón plateado o latón dorado
- Conmutador de sectores: DAP Moldeado
- Torsión: 700-2500 gm/cm
- Vida útil: 10,000 ciclos
- Opciones adicionales: Abrazaderas de circuito impreso, espaciadores aislados, pantallas electrostáticas, juntas de anillo de fondo
Información adicional
- Tensión de funcionamiento máxima (carga resistiva): 300V
- Tensión de prueba (no conmutativa): >1000 Vrms
- Capacidad de corriente (no conmutativa): 5A
- Especificación de contacto: 250 V a 150mA, 110 V a 350 mA, 12 V a 1 A
- Resistencia de contacto inicial: <10 m ohmios
- Resistencia de aislamiento: >50 gigaohmios
- Temperatura de funcionamiento: -30°C a 85°C
| P | Printed Circuit Board |
| S | Solder Tag |
| 1 | Shorting |
| 2 | Non-shorting |
