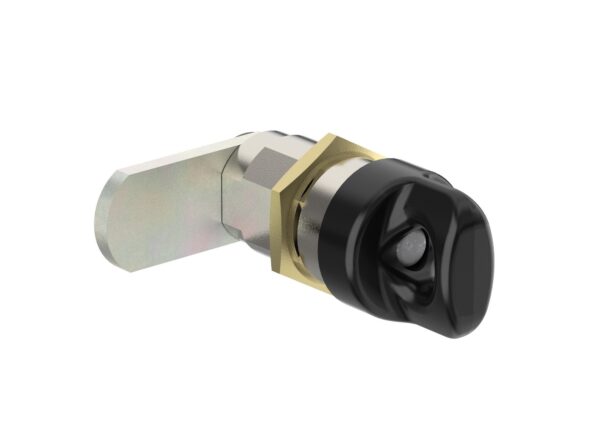

ELLO – Serratura Lucchettabile
Con la serratura ELLO di Euro-Locks portiamo un design fresco e contemporaneo rispetto alla serratura tradizionale, ELLO può essere utilizzato anche come maniglia o lucchetto a manopola.
Descrizione del blocco
Protetto da un lucchetto, ELLO è estremamente versatile e può essere utilizzato su armadietti, armadi, armadi spogliatoi e altre numerose applicazioni. Con un design accattivante, ELLO è disponibile in una varietà di colori.
Per ulteriori informazioni, scarica la brochure qui o contattaci al +32 61 212.261.
Hai una domanda?
Blocca opzioni
| Codice prodotto | Lunghezza del corpo | Larghezza del frontale | Maniglia Depth | Fissaggio levetta | Finitura esterna | Fissaggio serratura | Spessore lamiera max | Chiedere |
|---|---|---|---|---|---|---|---|---|
| ELOH20H0S6 | 20 | 23 | 28 | Vite | Nichel | Fissaggio rapido | 0.5 – 1.8 | |
| ELOH20J0S7 | 20 | 23 | 28 | Vite | Nichel | Fissaggio con dado, Forcella | 12 | |
| ELOH32K0C6 | 32 | 23 | 28 | E-Forcella | Nichel | Fissaggio con dado, Forcella | 24 | |
| ELOW20H0S6 | 20 | 17 | 28 | Vite | Nichel | Fissaggio rapido | 0.5 – 1.8 | |
| ELOW20J0S6 | 20 | 17 | 28 | Vite | Nichel | Fissaggio con dado, Forcella | 12 | |
| ELOW32K0C6 | 32 | 23 | 28 | E-Forcella | Nichel | Fissaggio con dado, Forcella | 24 |
Caratteristiche standard
- Sistema di rotazione della ruota libera
- Corpo e testa realizzati in Zama (lega di zinco)
- Varie dimensioni di fori di fissaggio (vedi disegno)
- Adatto per lucchetti di diametro da 5 mm a 8 mm
- Rotazione standard per aprire: 01 (03 su richiesta)
Additional Information
ELLO – Serratura Lucchettabile technical drawing
Part Number Guide
| Product Number | Body Lengths | Piercing | Shutter | Cam Fixing | Key Rotation | Finish | Lock Fixing | Master | ||||||||
| ELOW – low head | 09 | 19.5mm – special version with 4 screws fixing – only with ELOW | K | 16.6 x 19.1mm | 0 | N/A | C6 | Cam fitted with a clip (max 2mm cam thickness) | 01 | 90° Clockwise | 7B | Body and head in Bright Nickel | N | Nut Fixing | 0 | N/A |
| ELOH – ergonomic head | 20 | 20mm | H | 17.7 x 20.3mm (only available on snap in fixing version – ELOW/H20) | S6 | Cam with star piercing fixed with screw and washer | 2A | Body and head in Bright Chrome | H | Horseshoe clip (please specify panel thickness) | ||||||
| 32 | 31.7mm | J | 16 x 19.1mm | S7 | Cam with cross piercing fixed with screw and washer | 8H | Body in Bright Nickel and head in Black | Z | Snap In fixing (please specify panel thickness) | |||||||
| Z | 23mm (only available on special version with 4 screws – ELOW09) | 1A | Body in Bright Nickel and head in White powder coating | S | Fixing with 4 screws (not supplied) | |||||||||||
| Example | ||||||||||||||||
| ELOW | 32 | K | 0 | S6 | 01 | 7B | N | 0 | ||||||||
