E-Latch
| Codice Prodotto | Descrizione |
| 37928K | 5V E-Latch (zincato e finitura trasparente) |
| 37938K | 12V E-Latch (zincato e finitura trasparente) |
Altri Colori disponibili su richiesta
Cerca nel nostro sito web
Modulo di hiusura con chiavistello elettronico 3792 (5V) e 3793 (12V)
Progettati e prodotti nel Regno Unito, gli e-latch 3792 (5V) e 3793 (12V) incorporano una gamma di caratteristiche innovative. Questi includono sia l’override del cavo chiave che meccanico, un bullone della porta flottante per consentire l’allineamento errato e un meccanismo di precisione azionato a motore con un funzionamento eccellente anche sotto carico.
Descrizione del blocco
Questi fermi sono stati progettati per un facile collegamento e controllo e includono un sensore interno per il feedback sulla chiusura della porta. Hanno un’azione push-to-lock e in apertura spingeranno leggermente la porta socchiusa. Per un maggiore movimento è disponibile uno stantuffo caricato a molla in sostituzione del barilotto di esclusione della chiave.
Le chiusure sono fornite con un riscontro montato sulla porta (il cliente deve specificare un montaggio a filo o un distanziatore da 2 mm) e vengono forniti con un cavo da 2, 4 o 6 metri (da specificare dal cliente).
Rigorosamente testati per la durata e l’affidabilità, questi fermi sono ideali per un’ampia varietà di applicazioni come armadietti personali, sistemi postali e di consegna, sistemi di gestione delle risorse e altri contenitori.
State cercando un sistema completo? Possiamo fornirvi di un intero sistema di scompartimenti e stockaggio per oggetti e piccoli pacchetti (e-commerce) gestibile da interfaccia touchscreen, complete di software dedicato e chiusure. Per maggiori informazioni contattateci oggi al +32 61 212.261.
Hai una domanda?
Blocca opzioni
| Codice prodotto | Altezza del frontale | Larghezza del corpo | Profondità del corpo | Finitura esterna | Chiedere |
|---|---|---|---|---|---|
| 37928K (5V) | 70 | 80 | 20 | Argento Elettroforetico | |
| 37938K (12V) | 70 | 80 | 20 | Argento Elettroforetico |
Caratteristiche standard
- Costruito in solida lega di fusion
- Misure compatte ( H70 x L80 x P20 )
- Due fori di fissaggio Ø4
- Collegamento cablaggi
- Facile connettività
- Chiave per aperture di emergenza
- Serratura di emergenza a 10 dischi e chiave dedicate ( 1 chiave ogni 50 serrature )
- Scontrino con angoli arrotondati
- L’attacco del riscontro flottante consente il disallineamento della porta
- Presa dello scontrino ad ampia tolleranza
- Intelligenza a bordo: opzioni di controllo semplici
- Conferma chiusura porta
- Rilascio rapido (250 ms)
- Motore a bassa corrente (250 mA)
Dati tecnici
- Interfaccia: JST – S6B – PH – SM4 – TB
- Dimensioni: 70 x 80 x 20 mm
- Forza di estrazione: 3000N
- Carico massimo per apertura elettronica: 150N a 5V è 12V
- Materiale della custodia: lega di zinco
- Peso: 350 g
- Intervallo di temperatura operativa: da -10 a +50 ° C
- Consumo in standby: 1,4 mA
- Assorbimento massimo: 300mA
Additional Information
Modulo di hiusura con chiavistello elettronico 3792 (5V) e 3793 (12V) technical drawing
L’ingresso e le uscite latch si collegano direttamente a un microprocessore di bordo (uC). C’è un ingresso per specificare blocco / sblocco (2). Questo è tirato su internamente. Quando è collegato a VCC (1) o lasciato scollegato, il fermo verrà bloccato. Il fermo si sblocca quando il blocco / sblocco (2) viene abbassato (collegato a terra) per più di 10 ms.
Sono presenti tre uscite che indicano lo stato del latch. La presenza di un latch è indicata da un segnale basso sull’uscita latch presente (3).
Lo stato di blocco (4) indica se il fermo è in posizione di blocco (alto) o meno (basso). Quando questa uscita è alta, il latch internamente è nello stato bloccato. Se la porta è ancora aperta, verrà bloccata alla successiva chiusura.
Lo stato di blocco (5) indica se il chiavistello è bloccato nella serratura (alto) o meno (basso). Questo identifica se la porta è chiusa e bloccata o meno. Se il fermo è sbloccato (vedere sopra), l’indicatore di blocco sarà sempre basso.

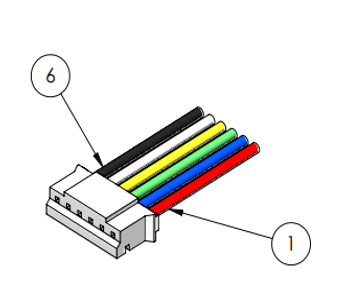

Schema di collegamento
 |
|
||||||||||||||||||
Informazioni elettriche
Accessori
Striker
| Codice Prodotto | Descrizione | Dimensione ‘X’ |
| 9519010 | Striker assembly (flush fit) | 20mm |
| 9519011 | Striker assembly (2mm stand-off) | 22mm |
Spina
| Codice Prodotto | Descrizione |
| 9235435 | Spina (sostituzione del rotore) |
Door Plunger
| Codice Prodotto | Descrizione |
| 9519013 | 13mm Spring Loaded door plunger (Replaces Barrel Override) |
Cavo
| Codice Prodotto | Descrizione |
| 9560520 | cavo 2 metri |
| 9560540 | cavo 4 metri |
| 9560560 | cavo 6 metri |
Nota : tutti I cavi hanno una connessione maschio ad entrambi I capi
Chiave per aperture meccanica di emergenza
| Codice Prodotto | Descrizione |
| 9300124 | chiave per aperture meccanica di emergenza |
Nota : una chiave ogni 50 serrature / ordine standard
