Latch
| Produktcode | Beschreibung |
| 37928K | 5V Riegel (Zink und klare Ausführung) |
| 37938K | 12V Riegel (Zink und klare Ausführung) |
Optionale Farben auf Anfrage erhältlich
Durchsuchen Sie unsere Website

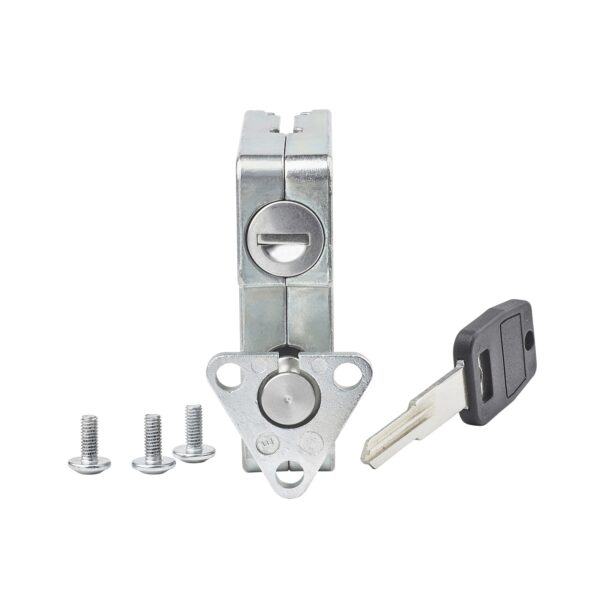

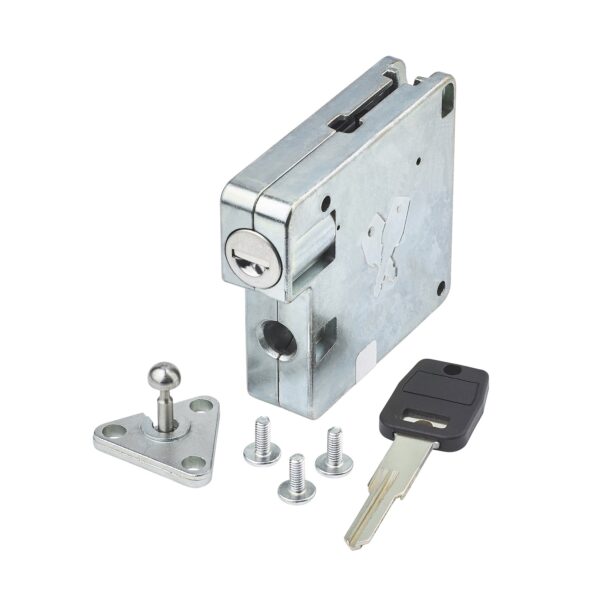

Elektronischer Verschluss 3792 (5V)
Das 3792 e-latch ist ein hochwertiges elektromechanisches 5V-Fallenschloss mit einer Reihe von innovativen Funktionen. Dazu gehören Schlüssel- und mechanische Kabelüberbrückungen, ein schwimmender Türriegel zum Ausgleich von Ausrichtungsfehlern und ein motorgetriebener Präzisionsmechanismus mit ausgezeichneter Funktion auch unter Last.
Beschreibung
Es wird mit einem an der Tür montierten Schließbolzen geliefert und hat eine einfache Push-to-Lock-Funktion. Ein interner Sensor gibt Rückmeldung darüber, ob die Tür geschlossen ist. Der Riegel wurde für einen einfachen Anschluss und eine einfache Steuerung konzipiert und wird standardmäßig mit einem abnehmbaren 2 m langen Kabel geliefert.
In Verbindung mit einem geeigneten Betriebssystem kann dieses Fallenschloss mit Hilfe einer Tastatur, einer RFID-Karte, einer Fingerabdruckerkennung und vielen anderen Benutzer-ID-Methoden ver- und entriegelt werden. Dadurch eignet es sich ideal für den Einsatz bei Anwendungen wie Schließfächern, Post- und Lieferzugangssystemen, Vermögensverwaltungssystemen und anderen Gehäusen.
Vollständige technische Daten, elektrische Informationen und Zubehör finden Sie unter Standardfunktionen und zusätzliche Details weiter unten.
Benötigen Sie ein komplettes System? Wir können Ihnen ein komplettes Fachverriegelungssystem einschließlich Touchscreen-Oberflächen, Software und Riegel anbieten. Für weitere Informationen kontaktieren Sie uns bitte unter +49 (0) 6897 9072 0.
Haben Sie Fragen?
Optionen
| Artikelnummer | Kopfbreit | Oberfläche | Anfrage |
|---|---|---|---|
| 37928K (5V) | 20 | Silber KTL | |
| 37938K (12V) | 20 | Silber KTL |
Standartfunktionen
- Standard-Funktionen
- Robuste Gusslegierung
- Kompakte Größe (70 hoch x 80 lang x 20 breit)
- Zwei Befestigungslöcher mit Ø 4
- Steckverbindung
- Einfacher Anschluss
- Optionale mechanische Kabelüberbrückung
- Mechanischer übergeordneter Schlüssel mit 10-Plättchen (1 Schlüssel pro 50 Schlösser)
- Abnehmbarer übergeordneter Schließzylinder
- Sichere Kugelkopfschlossfalle
- Fließende Schlossfallenbefestigung kann eine Fehlausrichtung der Tür kompensieren
- Schlossfalleneinsatz mit breiter Toleranz
- Integrierte Intelligenz – Einfache Steuerungsoptionen
- Rückmeldung bei geschlossener Tür
Technische Daten
- Schnittstelle: JB – S6B – PH – SM4 – TB
- Abmessungen: 70 x 80 x 20mm
- Auszugskraft: 3000N
- Maximale Last für elektronische Öffnung: 150N bei 5V und 12V
- Material für das Gehäuse: Zink-Legierung
- Gewicht: 350g
- Betriebstemperaturbereich: -10 bis +50 °C
- Standby-Strom: 1,4mA
- Maximale Stromaufnahme: 300mA
Zusätzliche Informationen
Elektronischer Verschluss 3792 (5V) technical drawing
Der Latch-Eingang und die Ausgänge sind direkt mit einem integrierten Mikroprozessor verbunden. Es gibt einen Eingang, um die Verriegelung/Entriegelung zu spezifizieren (2). Dieser wird intern hochgezogen. Wenn er an VCC angeschlossen oder nicht angeschlossen ist, wird die Verriegelung verriegelt. Der Riegel wird entriegelt, wenn die Verriegelung/Entriegelung länger als 10 ms nach unten gezogen wird (mit der Masse verbunden).
Es gibt drei Ausgänge, die den Status des Riegels anzeigen. Der Verriegelungsstatus (4) zeigt an, ob sich der Riegel in der verriegelten (hohen) Position befindet oder nicht (niedrigen). Wenn dieser Eingang high ist, befindet sich der Riegel intern im verriegelten Zustand. Wenn die Tür noch offen ist, wird sie beim nächsten Schließen verriegelt.
Der verriegelte Zustand zeigt an, ob der Schließbolzen im Schloss verriegelt (hoch) oder nicht verriegelt (niedrig) ist. Dies zeigt an, ob die Tür geschlossen und verriegelt ist oder nicht. Wenn der Riegel entriegelt ist (siehe oben), ist der Riegelindikator immer niedrig.
Der vorhandene Riegel wird durch ein Niedrig-Signal am Ausgang für den vorhandenen Riegel angezeigt.
Anschluss-Schema
| Steckverbinder | |
| MPN | JST, PHR-6 |
| Pin | Beschreibung |
| 1 | +5V or +12V |
| 2 | In – Sperren/Entsperren |
| 3 | Aus – Riegel vorhanden (aktives Tief) |
| 4 | Aus – gesperrt (aktiv hoch) |
| 5 | Aus – eingeklinkt (aktives Hoch) |
| 6 | Boden |
Elektrische Informationen
Zubehör
Striker
| Produktcode | Beschreibung | „X“-Maß |
| 9519010 | Bündig mit Tür | 20mm |
| 9519011 | 2 mm Abstand | 22mm |
Stopfen
| Produktcode | Beschreibung |
| 9235435 | Stopfen (Fasswechsel) |
Door Plunger
| Produktcode | Beschreibung |
| 9519013 | 13mm Spring Loaded door plunger (Replaces Barrel Override) |
Kabel
| Produktcode | Beschreibung |
| 9560520 | 2-Meter-Kabel |
| 9560540 | 4-Meter-Kabel |
HINWEIS: Alle Kabel haben an beiden Enden Stecker
Schlüssel
| Produktcode | Beschreibung |
| 9300124 | Extra erweiterter übergeordneter Schlüssel |
HINWEIS: Standardmäßig einer pro 50 Schlösser
