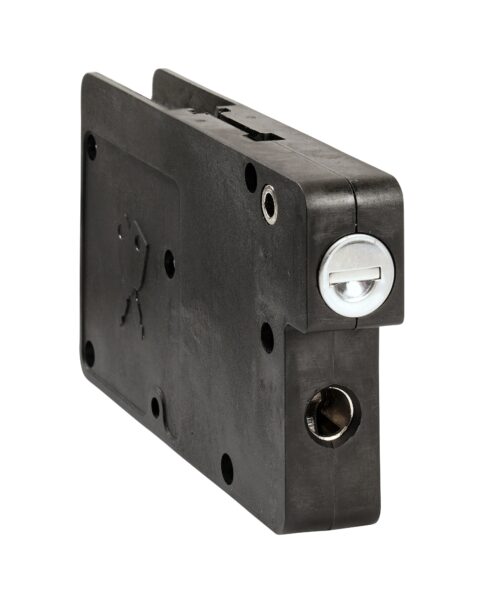

Spritzwassergeschütztes elektronisches Fallenschloss 3777 (5V) 3778 (12V)
Wir stellen vor: Die neuen, gegen Spritzwasser gedichteten elektronischen Fallenschlösser 3777 (5V) und 3778 (12V). Entwickelt und hergestellt in Großbritannien gemäß aller anspruchsvollen Normen. Die Elektronik der Schlösser ist nach den Anforderungen IP65 geschützt und die mechanischen Komponenten sind korrosionsbeständig beschichtet.
Beschreibung
Diese gedichteten Schlösser verfügen über die gleichen Hauptmerkmale wie die Varianten 3792 und 3793, einschließlich Notöffnung durch den Einsatz eines Master-Schlüssels oder mechanischer Entriegelung mittels Bowdenzuges. Auch hier finden wir den schwimmend gelagerten Türschließbolzen wieder, welcher Bauteiltoleranzen, der zu verschließenden Behältnisse und Schränke ausgleicht, sowie den präzisen motorgetriebenen, auch unter Last optimal beweglichen, Mechanismus.
Die Verschlüsse sind für einen schnell durchzuführenden Anschluss und einfache Steuerung konzipiert und verfügen über eine interne Sensorik, welche z.B. anzeigt, ob die Tür geschlossen ist. Sie haben eine Push-to-Lock-Funktion für das Schließen und beim Öffnen drücken sie die Tür leicht auf. Wenn eine größere, deutlichere Öffnungsbewegung der Tür gewünscht ist, kann alternativ, anstelle des Notöffnungsschließzylinders, ein federvorgespannter Auswerfer gewählt werden.
Die Schlösser werden mit einem an der Tür zu montierenden Schließbolzen (bündiger Einbau oder 2 mm Abstand) geliefert. Zudem stehen nach Kundenwunsch Kabel mit 2; 4 oder 6 Metern Länge zur Verfügung.
Diese auf Langlebigkeit und Zuverlässigkeit getesteten Schlösser sind mit unserem smarten Zodiac Connected Locking System kompatibel und eignen sich ideal für den Einsatz in einer Vielzahl von intelligenten Schließanwendungen, wie z. B. persönlichen Schließfächern, Post- und Liefersystemen, Anlagenverwaltungssystemen und anderen Fach-, Gehäuse- und Schrankanwendungen.
Haben Sie Fragen?
Optionen
| Artikelnummer | Höhe | Breite | Tiefe | Oberfläche | Anfrage |
|---|---|---|---|---|---|
| 37770H (5V) | 70 | 120 | 20 | Reinforced Black Plastic | |
| 37780H (12V) | 70 | 120 | 20 | Reinforced Black Plastic |
Standartfunktionen
- Robuste Gusslegierungskonstruktion mit verstärktem schwarzem Kunststoffgehäuse
- Alle Kabel besitzen Stecker an beiden Enden (male/ female) und eine Silikondichtmanschette, zur Abdichtung der Steckerverbindung am Schlossgehäuse
- Kompakte Gehäuseabmessungen: H 70mm x L 120mm x D 20mm
- Zwei Befestigungslöcher, Ø 4mm
- Steckbare Verbindung
- Einfache Konnektivität
- Notöffnung mittels Bowdenzugentriegelung
- Notöffnungsschließzylinder (10 Scheiben-Schließzylinder)
- Alternativ statt Notöffnungsschließzylinder, federvorgespannter Auswerfer
- hochfester Schließbolzen mit kugelförmigem Kopf
- Schließbolzenaufnahme mit großer Toleranz
- Schwimmende Lagerung des Schließbolzen ermöglicht Ausgleich von z.B. Türversatz
- Integrierte Intelligenz – Einfache Steuerungsoptionen
- Nach Verriegelung erfolgt Rückmeldung über geschlossene Tür
Technische Daten
- Gehäusematerial: Kunststoff; faserverstärkt
- Dimensions: H 70 x L 120 x D 20mm
- Gewicht: 210g
- Auszugskraft: 2100N
- Vorspannung bei elektronischer Öffnung: 150N at 5V and 12V
- Interface: JST – S6B – PH – SM4 – TB
- Standby Strom: 4mA
- Maximale Stromaufnahme: 300mA
- Einsatztemperaturen: -10°C bis +50 °C
Zusätzliche Informationen
Die Verriegelungseingänge und -ausgänge sind direkt mit einem eingebauten Mikroprozessor (uC) verbunden. Ein Eingang dient zur Festlegung von Sperren/Entsperren (2). Dieser ist intern nach oben gezogen. Wenn er mit VCC (1) verbunden ist oder nicht angeschlossen wird, ist die Verriegelung gesperrt. Die Verriegelung wird aufgehoben, wenn lock/unlock (2) länger als 10ms auf low gezogen wird (mit Masse verbunden).
Es gibt drei Ausgänge, die den Status der Verriegelung anzeigen. Das Vorhandensein einer Verriegelung wird durch ein Low-Signal am Ausgang „Verriegelung vorhanden“ (3) angezeigt.
Der Verriegelungsstatus (4) zeigt an, ob sich die Verriegelung in der verriegelten (High) oder nicht verriegelten Position befindet (Low). Wenn dieser Ausgang „high“ ist, befindet sich der Riegel intern im verriegelten Zustand. Wenn die Tür noch offen ist und damit der Schließbolzen noch vor der Schließbolzenöffnung des Schlosses, wird sie beim nächsten Schließen durch Zudrücken verriegelt.
Der verriegelte Zustand (5) zeigt an, ob der Schließbolzen in das Schloss eingerastet ist (high) oder nicht (low). Dadurch wird festgestellt, ob die Tür geschlossen und verriegelt ist oder nicht. Wenn der Riegel entriegelt ist (siehe oben), ist die Anzeige „verriegelt“ immer low.
Anschlussplan
| Stecker “männlich” | |
| MPN | JST, PHR-6 |
| Pin | Beschreibung |
| 1 | +5V or +12V |
| 2 | In – verriegelt/ nicht verriegelt |
| 3 | Out – Verriegelung vorhanden (active low) |
| 4 | Out – gesperrt (aktiv high) |
| 5 | Out – verriegelt (aktiv high) |
| 6 | Masse |
Elektrische Informationen
Zubehör
Schließbolzen für feuchte Umgebungen
| Produkt-Code | Beschreibung |
| 9519016 | Schließbolzenbaugruppe (bündiger Einbau) |
| 9519017 | Schließbolzenaugruppe (+2mm Abstandshalter) |
Auswerfer
| Produkt-Code | Beschreibung |
| 9519013 | 13mm federvorgespannter Auswerfer (Ersetzt den Notöffnungsschließzylinder) |
Kabel
| Produkt-Code | Beschreibung |
| 9560920 | Kabel 2m lang |
| 9560940 | Kabel 4m lang |
| 9560960 | Kabel 6m lang |
HINWEIS: Alle Kabel besitzen Stecker an beiden Enden (male/ female) und eine Silikondichtmanschette, zur Abdichtung der Steckerverbindung am Schlossgehäuse.
