Informacje ogólne
Dostępna jest szeroka gama krzywek. Krzywki mogą być proste, gięte pod kątem 45° lub 90°. Krzywki również mogą posiadać wycięcię (hak) z dowolnej strony zgodnie z wymaganiami klienta.
Krzywki mogą być montowane na godzinie 3, 6, 9 lub 12, jak pokazano poniżej. Przy zamawianiu należy podać następujące szczegóły:
- Dla wszystkich krzywek:
- Numer referencyjny krzywki (jeżeli jest znany)
- Położenie krzywki w pozycji zamkniętej
- Wymiar B
- Dla krzywek giętych:
- Czy krzywka jest gięta do wewnątrz lub na zewnątrz
- Wymiar A (ewentualnie proszę podać wymiar X)
- Dla krzywek z wycieciem (haków), patrząc od przodu zamka:
- W przypadku montażu na godzinie 6 lub 12 należy określić, czy wygięcie znajduje się po lewej czy po prawej stronie.
- W przypadku montażu na godzinie 3 lub 9 należy określić, czy wycięcie jest skierowane w górę czy w dół.

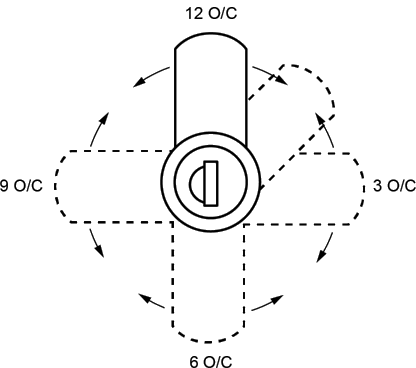

Wybierz położenie krzywki w pozycji zamkniętej (widok od przodu).

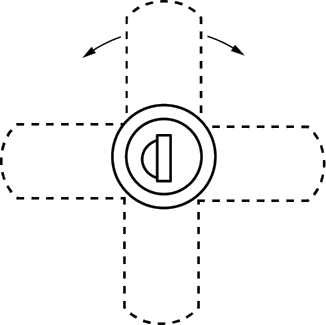

Obrót krzywki w celu zamknięcia/otwarcia odpowiadają ruchom klucza.
Więcej informacji można znaleźć w części Obroty standardowe.
Wymiar „X” to odległość między główką zamka, a wewnętrzną powierzchnią krzywki.
Wymiar „A” należy określić w parametrach krzywki. Więcej informacji można znaleźć w rozdziale Standardowe krzywki i mini.
Wymiar „B” to długość robocza krzywki mierzona od środka otworu montażowego.
UWAGA: w przypadku krzywki z wycięciem (hak) należy podać „wycięcie – lewe” (na rysunku) lub „wycięcie – prawe”.
