Standard Cams and Mini Cams
Jak odczytywać 7-cyfrowy symbol krzywki
Pierwsza cyfra | Druga cyfra | Trzecia cyfra | Czwarta i piąta cyfra | Szósta i siódma cyfra | ||
---|---|---|---|---|---|---|
OTWÓR MONTAŻOWY | GRUBOŚĆ KRZYWKI | KSZTAŁT | WYMIAR 'A’ w odstępach co 0,4 mm patrz tabela poniżej |
WYMIAR 'B’ W MILIMETRACH (mm) |
||
6=
8 mm sq DO STANDARDOWYCH ZAMKÓW KRZYWKOWYCH JEŚLI JEST INACZEJ, TYP ZOSTANIE OKREŚLONY |
3 = 2.8mm |
0 | ||||
1 | ||||||
2 | 4th & 5th
No.s |
WYMIAR W mm | TYP KRZYWKI | W = mm | ||
3 | ||||||
M =
DO ZAMKÓW KRZYWKOWYCH MINI |
2 = 2mm | 4 | 02 04 08 12 14 16 20 24 28 32 |
0.8 1.6 3.2 4.8 5.6 6.4 7.9 9.5 11.1 12.7 |
M T 6 |
12.7 14.3 15.5 |
5 | ||||||
6 | ||||||
7 | ||||||
8 | ||||||
9 | ||||||
T = 6.5 mm sq
DO MEBLI BIUROWYCH I NIEKTÓRYCH ZAMKÓW KRZYWKOWYCH |
||||||

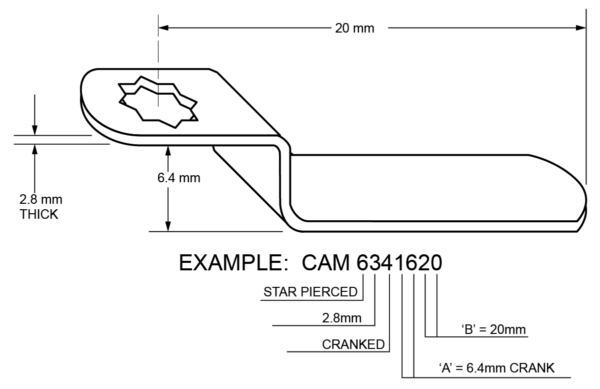

PRZYKŁAD: KRZYWKA 6341620 OTWÓR „GWIAZDA” / 2,8mm / GIĘTA / A= GIĘCIE 6,4mm / B= 20mm NIE WSZYSTKIE WARIANTY KRZYWEK MOGĄ BYĆ DOSTĘPNE, PATRZ STRONA KRZYWKI STANDARDOWE |
