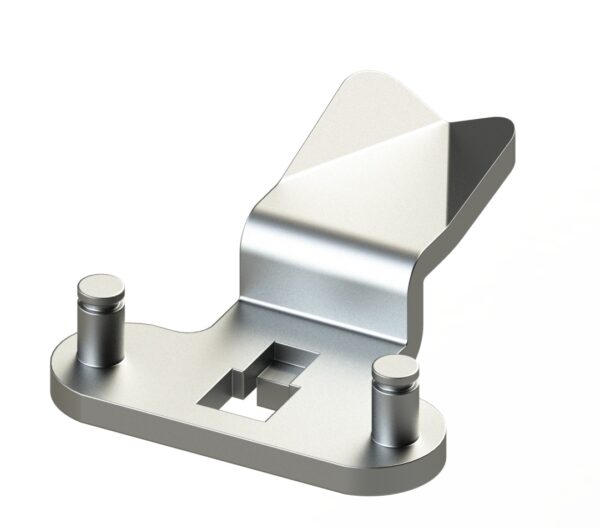

Krzywka 3-punktowa
Krzywka trzypunktowa może być stosowana jako samodzielny mechanizm zamykający lub w połączeniu z naszym asortymentem klamek i cięgien PR38 i PR36 w celu stworzenia kompletnego systemu zamykającego.
OPIS PRODUKTU
Aby uzyskać więcej informacji i wskazówek na temat dostępności cięgien i pozostałych akceseriów zapoznaj się z Programem lub zobaczyć Dodatkowe szczegóły poniżej.
Masz pytanie?
OPCJE PRODUKTU
| Kod produktu | Wykończenie | Wyślij zapytanie |
|---|---|---|
| 3-Point Cams | Ocynk |
Funkcje standardowe
- Materiał: Stal
- Wykończenie: Ocynk
Informacje dodatkowe
Krzywka 3-punktowa technical drawing
Part Number Guide
| Fixing Hole | Pin specification | Type of crank | A Dimension (mm) | B Dimension (mm) | Additional bending | ||||||||||||||||||||||
| E | B | 1 | Dim ‘A’ expressed in 1 / 64 = 0,4 mm | DB | |||||||||||||||||||||||
 |
 |
 |
 |
 |
 |
||||||||||||||||||||||
| 3 | DX | ||||||||||||||||||||||||||
 |
recommended angle 90° |
 |
|||||||||||||||||||||||||
| 4 | |||||||||||||||||||||||||||
 |
NOTE: 45° crank Min B dimension 34 mm without DB or DX Min B dimension 45 mm with DB or DX NOTE: 90° crank Min B dimension 30 mm without DB or DX Min B dimension 45 mm with DB or DX |
||||||||||||||||||||||||||
| S | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| T | |||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||
| Example | |||||||||||||||||||||||||||
| E | B | 1 | 00 | 45 | DB | ||||||||||||||||||||||
Suitable Rods and Accessories
| Locking Mechanism | Rods (must select one) | Rod Guide | Cam Cover | Cam Adapter | Rod Adapter |
| 3-Point Cam Only | N/A | N/A | P3150 (7) | P3149 (8) | |
| PR3803-A-B-L | W108-2 (15) | W105 (17) | |||
| PR3611-L | W109-1 (16) | ||||
| PR3612-L | W109-1 (16) | ||||
| PR3811-L | W109-2 (16) | ||||
| PR3801-L | W109-2 (16) | W105 (17) | |||
| PR3813-L | W108-2 (15) |
